配電房布置的相關知識！電氣工程人員請收藏！

1）總述

配電房是供電系統中的關鍵部位，我們平時說的配電房其實是對各種變配電所、配電室的統稱。35KV變配電所包括35/10(6)kV變電所和35/0.38kV變電所 。 10(6)kV配電所(簡稱配電所)，有些地方又稱開閉所，用戶單位內的配電所常帶有10(6)kV變電所； 10(6)kV變電所(簡稱變電所)，指高壓側電壓為10(6)kV的變電所，在工業企業內又稱車間變電所，變電所一般由變壓器，高壓室，低壓室等部分組成。

2）變配電所選址

1.盡量接近負荷中心，以降低配電配電系統的電能損耗、電壓損耗和有色金屬消耗量；

2.進出方便，特別是要便于架空進出線；

3.接近電源側，特別是工廠的總降壓變電所和高壓配電所；

4.設備運輸方便，特別是要考慮電力變壓器和高低壓成套配電裝置的運輸；

5.不應設在有劇烈振動或高溫的場所，當無法避開時，應有防振和隔熱的措施；

6.不宜設在多塵或有腐蝕性氣體的場所，無法遠離時，不應設在污染源的下風側；

7.不應設在廁所、浴室和其他經常積水場所的正下方，且不宜與上述場所相貼鄰；

8.不應設在有爆炸危險環境的正上方或正下方，且不宜設在有火災危險環境的正上方或正下方。

9.不應設在地勢低洼和可能積水的場所。

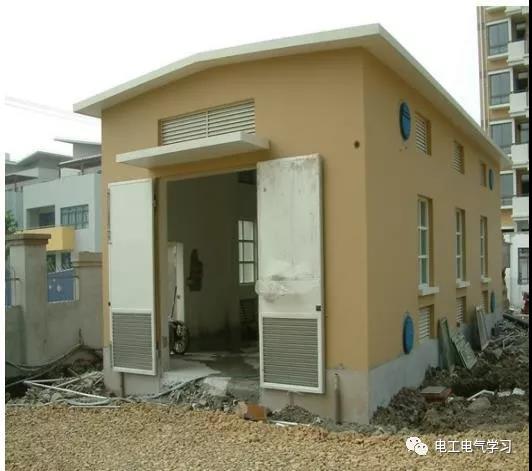

10.配電所一般為獨立式建筑物，也可以與所帶10(6)KV變電所一起附設于負荷較大的廠房或建筑物。

3）變配電所的布置

①布置緊湊合理，便于設備的操作、搬運、檢修、試驗和巡視，還要考慮發展的可能性。

②適當安排建筑物內各房間的相對位置，使配電室的位置便于進出線。

③盡量利用自然采光和自然通風，變壓器室和電容器室盡量避免西曬，控制室盡可能朝南。

④配電室、控制室、值班室等的地面宜高出室外地面150~300mm，當附設于車間內時，則可與車間的地面相平。

⑤10kV配變電所宜單層布置，當采用雙層布置時，變壓器室應設在底層，并且二層的配電室需留有吊裝設備的吊裝孔，吊裝平臺等。

⑥不帶可燃性油的高、低壓配電裝置和非油浸的全封閉型變壓器可設在同一房間內，具有IP3X防護等級外殼的配電柜和非油浸全封閉變壓器可靠近布置在配電房內。

⑦配電室、變壓器室、電容器室的門應向外開，相鄰配電室有門時，該門應能雙向開啟或向低壓室側開啟。

⑧油變，高壓電容器柜和多油斷路器柜等宜設置在高層建筑外的專用房間內，當條件受到限制必須設置在高層建筑或其裙房內時，可燃油油浸變壓器總容量不應超過1260KVA，單臺容量不應超過630KVA（變壓器下應設有儲存變壓器全部油量的事故儲油設施，并且其他各功能室應設置防止油品流散的設施）。

4）各配電室的布置

1>高壓室

①帶可燃性油的高壓配電裝置，宜裝設單獨配電室；10(6)kV高壓開關柜數量為6臺以下時，可與低壓配電屏設同一房間。

②高壓配電室宜預留開關柜備用位置。

③室內外配電裝置的最小電氣安全凈距（括號內適用于室外），見下表：

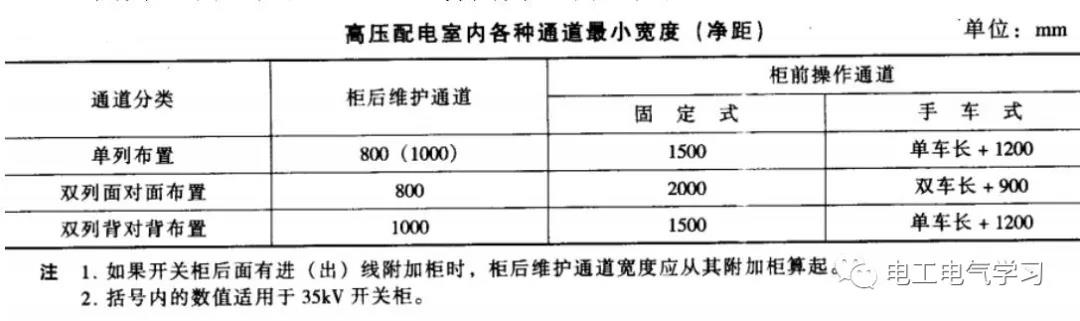

④高壓配電室內各種通道的寬度見下表，高壓開關柜靠墻布置時，側面離墻不應小于200mm，背面離墻不應小于50mm。

⑤長度大于7m設兩個出口，并布置在兩端，長度大于60m時，宜增添一個出口；配電裝置的長度大于6m時，柜后通道應為兩個出口。

⑥配電室裸帶電部分上方不應布置燈具，必須布置時，水平凈距應大于1m，不得采用吊鏈或軟線。

2>低壓室

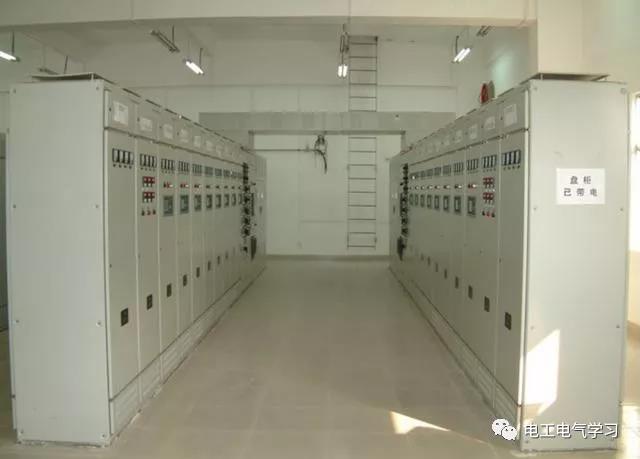

①配電室長度超過7m，應設兩個出口，并在兩端，成排布置的低壓配電屏超過6m時，屏后應設兩個出口，兩個出口間距超過15m時應增加出口。

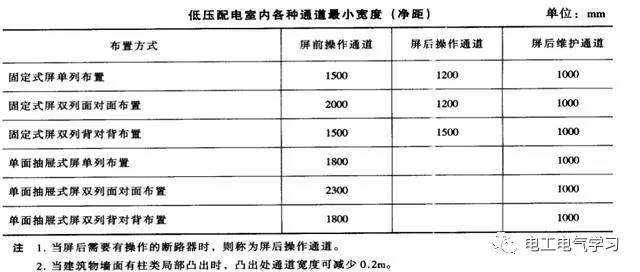

②低壓配電室內各種通道最小寬度見下表：

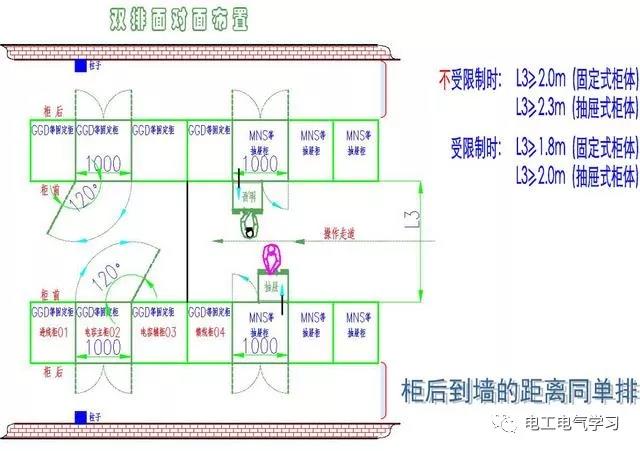

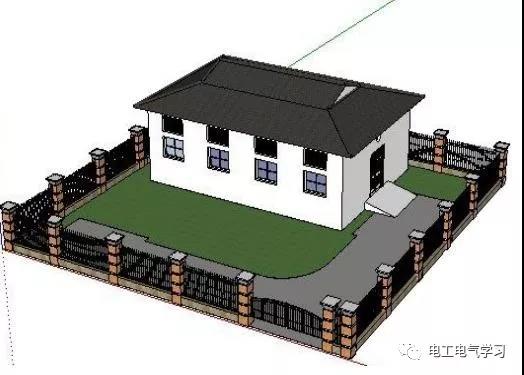

配電房布置示意圖

③低壓配電室兼任值班室時，配電屏正面距墻不宜小于3m。

④ 低壓配電室的高度應和變壓器室綜合考慮，一般與抬高地坪變壓器室相鄰時，其高度為4~4.5m；與不抬高地坪變壓器室相鄰時，高度為3.5~4m，配電室為電纜進線時，高度可以為3m。

因為國家標準是最低要求:結合我們所接觸到的實際情況,通常如下考慮其距離:

3>變壓器室

①變壓器外殼與變壓器墻壁和門的最小凈距；

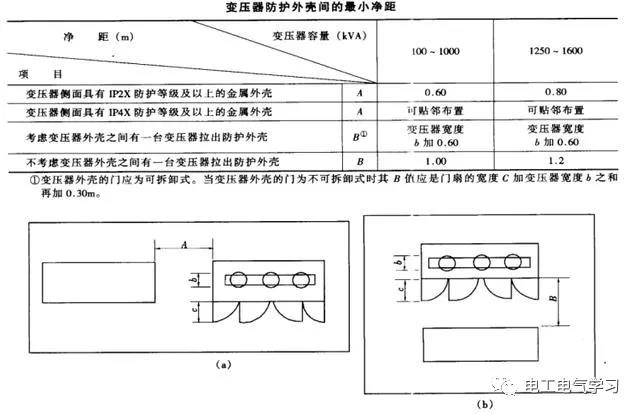

②多臺干式變壓器布置在同一房間內時，變壓器防護外殼間的凈距見下表：

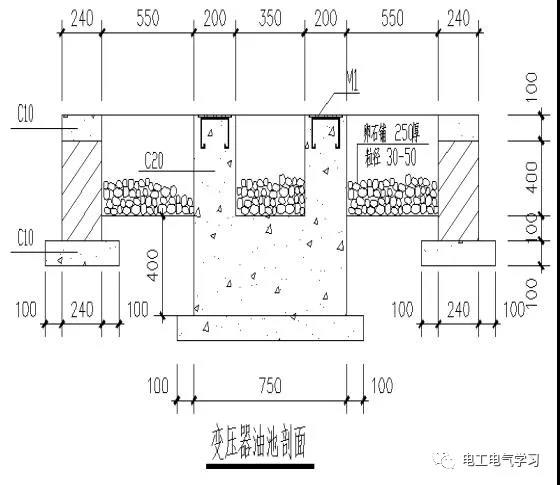

③可燃性油浸變壓器，應設置容量為 100%變壓器油量的擋油設施，或設置容量為 20% 變壓器油量的擋油池；

④變壓器室的大門一般按變壓器外形尺寸加0.5m。當一扇門的寬度為1.5m及以上時，應大門上開0.8m、1.8m的小門。

5）高低壓母線橋架的做法

①單排開關柜中間斷開時(因安全間距需要），或雙排開關柜有母聯時；變壓器與進線柜間母排連接 ，一般用母線橋的方式

②注意母線橋的高度（底）應略高于開關柜安裝后的高度，并且留出檢修維護空間，

③母線橋比較適用于開關柜頂置母線，

④注意母線橋中母線的安裝固定，須注意穩定方面，畢竟它是非標加工產品，不注意的話容易出質量問題；

⑤最后，對于抽出式開關柜，標準系列的框架配件有一定的機械強度限制，母線橋如果過重時，需要加強柜體支撐力，同時，母線橋也不宜過長，否則容易變形。
