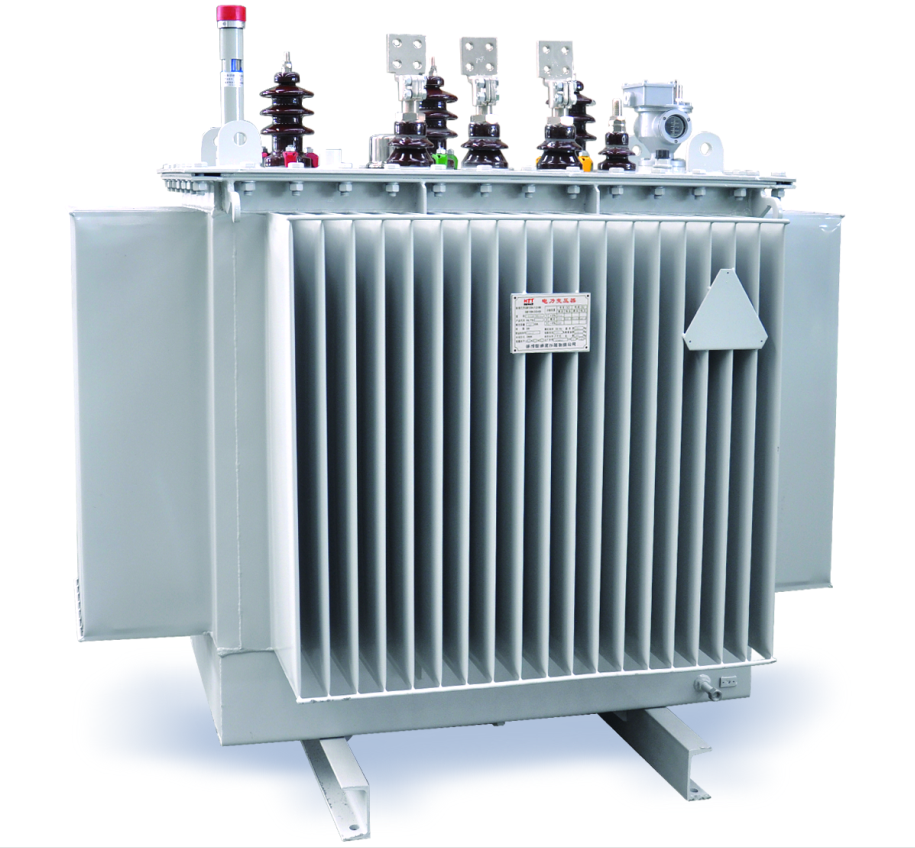

S11 油浸式變壓器

卷鐵芯全密封型配電變壓器，是近幾年研制的新一代低噪聲、低損耗型變壓器，其鐵芯無接縫，較大的減少了空載損耗及空載電流，使空載電流降低60%~80%，高低壓線圈在芯柱上連續繞制，繞組緊實，同心度好，更加增強了產品的防盜性能。噪聲下降10分貝以上。溫升低16-20K。由于鐵芯（橫截面為純圓形）連續卷繞，充分利用了硅鋼片的取向性，使空載損耗降低了20%~30%。
基本信息編輯
型號 S11三相油浸式全密封電力變壓器
結構形式 油浸式/全密封
鐵芯結構 疊鐵芯
容量 30KVA-2500KVA
電壓 10KV-0.4
冷卻方式 AN/AF
冷卻形式 油式
聯接組別 Dyn11/Yyn0
短路阻抗 4%/6%

S11油浸式全密封電力變壓器國標型號如下：
S11-M-30/10，S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10
S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10
S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10
S11-M-2000/10，S11-M-2500/10

S11變壓器技術參數
額定 容量(KVA) 電壓組合 聯接 組 標號 空載 損耗 (W) 負載 損耗 (W) 短路 阻抗 (%) 空載 電流 (%) 重量 外形尺寸 軌距 縱向*橫向
高壓 (KV) 分接 (%) 低壓 (KV) 器身重 油重 總重 長*寬*高
30 6 6.3
10 10.5 11
±5% 或 ±2*2.5 0.4 Yyn0 或 Dyn11 100 600/630 4.0 0.8 430*900 400*400
50 130 870/910 0.75 255 97 415 810*550*940 450*400
63 140 1040/1090 0.7 320 100 485 810*560*950 450*400
80 180 1250/1310 0.7 340 110 530 825*550*980 450*400
100 200 1500/1580 0.65 370 125 580 840*550*1120 450*400
125 240 1800/1890 0.65 430 135 670 870*570*1130 550*400
160 280 2200/2310 0.6 155 780 880*630*1170 550*550
200 340 2600/2730 0.55 590 185 920 940*640*1200 550*500
250 400 3050/3200 0.5 60 40*1260 650*550
315 480 3650/3830 0.45 805 225 1220 1180*710*1280 650*550
性能特點
S11變壓器與S9變壓器相比,空載損耗平均降低約30%
容量在630~2500kVA殼圍內的低壓繞組采用筒式或螺旋式結構,機械強度高,安匝分布平衡,產品的抗短路能力好
器身追加了定位結構,使之在運輸過程中不產生位移, 同時所有緊固件加裝扣緊螺母,確保產品在長期運行過程中緊固件不松動,滿足了不吊芯的要求
變壓器采用波紋油箱,取消了儲油柜, 箱蓋與箱沿完全焊死或用螺栓緊固,延長了變壓器油的使用壽命
產品表面經去油、去銹、磷化處理后噴涂底漆、面漆,可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求
精選組件,采用了全密封變壓器油箱,按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等,確保變壓器安全運行。該系列產品外形美觀,體積小,能減少安裝占地面積,是理想的免維護優質產品。

型號說明
該S11變壓器外形美觀，價格低廉。節能顯著，磁路均勻，空載損耗低、噪聲低、溫升低、免維修、效率高、體積小。 S11-30~1600KVA/10 KV系列配電變壓器節能效果顯著，采用新型鐵芯材料。磁路分布均勻，大大降低了空載激磁電流和空載損耗，由于鐵芯為全斜三接縫結構，故運行可靠、體積小、重量輕、噪聲低、工藝性好，散熱好、溫升低、不吊芯結構、不污染環境、免維修、效率高。
